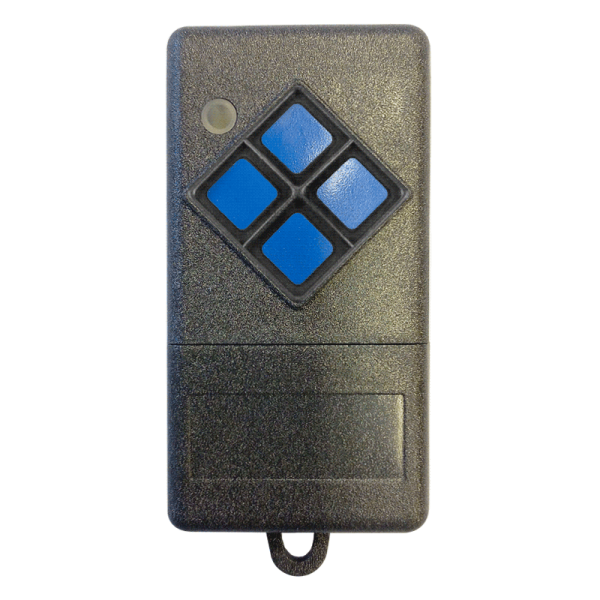

WTS Handsender S10-868A4K05

WTS K05-Keeloq Ausführung: 4 Kanal 868 MHz

Der WTS S10-868A4K05 arbeitet nach dem modernen KeeLoq-Verfahren. Mit jeder Betätigung wird ein neuer Code errechnet. Bei normaler Benutzung dauert es über 20 Jahre, bis sich ein Code wiederholt!

Bitte beachten Sie bei diesem Keeloq Handsender folgendes:

Der WTS Handsender K05 ist nur kompatibel, wenn Ihr jetziger Handsender auch die Bezeichnung K05 hat. Sollten Sie einen Handsender mit der Bezeichnung ...K00, K01, K02, K03 oder K04 haben, ist der K05 NICHT kompatibel, da dieser Handsender einen anderen Keeloq besitzt. Sie können jedoch Ihren Funkempfänger löschen und den K05 in Ihrer Anlage einlernen. Dann funktionieren aber NICHT mehr Ihre bestehenden Handsender mit der Bezeichnung K00-K04.

Highlights:

• LED zur Batterie- und Sendekontrolle
• Nur kompatibel zu WTS 868 MHz AM-Funkempfängern mit Keeloq Codierung

• Anmelde- u. gebührenfrei! Zulassung nach ETS 300 220
• KeeLoq Codierung K05

Bitte beachten Sie, dass trotz gleicher Frequenz, Codierart und Aussehen, eine Funkfernsteuerung komplett unterschiedliche, technische Eigenschaften besitzen kann. Grundlage bilden Hersteller und Modell. Wir weisen in unserem Shop natürlich auf kompatible,geprüfte Handsender und Alternativen hin.

Technische Daten:

• Modell: S10-868A4K05
• Herstellerbezeichnung: S10-4K
• Sendefrequenz: 868,300 MHz; Amplitude Shift Keying 'ASK'
• Sendekanäle: 4
• K05-Version: KeeLoq, Hopping / Wechsel-Code
• Sendereichweite: bis zu 75 m im Freifeld
• Betriebsspannung: 12 V Batterie Alkali-Mangan Typ 23A
• Stromaufnahme: typ. 20 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 82 mm x 39 mm x 17 mm Kunststoffgehäuse, schwarzgrau
• Gewicht: ca. 40 g inkl. Batterie und Verpackung
• Batterie: im Lieferumfang
• Achtung: Nur kompatibel zu WTS 868 MHz AM-Funkempfängern mit Keeloq Codierung


Lieferumfang:

• 1x WTS Handsender S10-868A4K05
• 1x Batterie
• 1x Betriebsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS OHNE DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie ihn in Ihrem Empfänger bzw. Ihrer Steuerung einlernen. Öffnen Sie dazu den Funkempfänger bzw. die Steuerung am Tor bzw. Antrieb. Verfolgen Sie am besten das Antennenkabel, es führt direkt zur Empfängereinheit. Aber Vorsicht! Die Anlage könnte unter Spannung stehen!

Zu beachten ist:

1. Öffnen Sie den Funkempfänger und schauen Sie auf die Platine. Dort sollte eine Lerntaste zu sehen sein. Diese kann u. a. wie folgt beschriftet sein: LERNEN, LEARN, MEMORY, PROGRAMM, PRG, P, M, L, K1 oder 1
2. Drücken Sie die Taste für max. 2 Sekunden, danach kann ein Ton ertönen oder eine LED leuchten/blinken. Jetzt befindet sich der Empfänger im Lernmodus.
3. Drücken Sie nun für mindestens 3 Sekunden die gewünschte Kanaltaste am neuen Handsender ( Achtung, das Tor könnte sich bewegen!)

Nun ist diese Taste eingelernt. Um ggf. weitere Tasten einzulernen, wiederholen Sie die Schritte 2 und 3.

Tipp:

Da es sich hierbei nur um eine allgemeine Anleitung handelt, die auf die meisten Empfänger zutrifft, nehmen Sie in jedem Fall die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers/Steuerung zur Hilfe.
