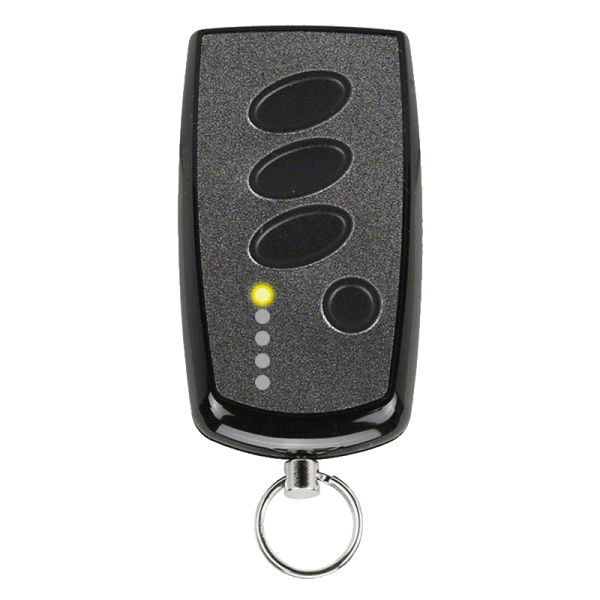

Dickert S8Q-433A15L00 Dip Schalter Handsender

15 Kanal 433.920MHz DIP Schalter

Der S8Q-433/868A..L00 arbeitet mit einem fortlaufenden 18 Bit Linear-Code oder per Codierschalter. Die Quick Learn Funktion erlaubt in Verbindung mit Empfängern der Q-Reihe zusätzliche Sender oder Sendertasten einzulernen, ohne direkten Zugang zum Empfänger. Die 15 Kanal Versionen des S8Q ermöglichen zusätzlich noch Gruppenfunktionen. Details siehe “Quick Learn”

Highlights:

• QuickLearn
• S8Q-..15.. inkl. Gruppenfunktionen
• LED zur Batterie- / Sendekontrolle
• Kompatibel zu unseren 433 MHz AM-Funkempfängern
• 18-Bit LinearCode
• Codierschalter

Technische Daten:

• Sendefrequenz: 433,920 MHz, Amplitudenmodulation 'AM'
• Sendekanäle: 15 Kanal
• Linear, 1 Code aus 131.000 Möglichkeiten, ab Werk programmiert 1.024 Codes, per 10-poligem Dip-Schalter frei einstellbar
• Sendereichweite: bis zu 75 m im Freifeld
• Betriebsspannung: 3 V (1x CR2032 Lithiumknopfzelle)
• Stromaufnahme: typ. 20 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 64 mm x 35 mm x 11 mm, ohne Schlüsselring
• Gewicht: ca. 22 g inkl. Batterie
• Batterie: im Lieferumfang

Lieferumfang:

• 1x Handsender
• 1x Batterie
• 1x Betriebsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS MIT DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie mit Hilfe eines flachen Schraubendrehers oder ähnlichen Hilfsmittel die Kodierung einstellen.

1. Öffnen Sie sowohl Ihren alten* Handsender als auch den neuen Handsender, um Kurzschlüsse gänzlich auszuschließen zu können, entfernen Sie vorübergehend die Batterie!
2. Stellen Sie die Kodierleiste des neuen Handsenders genauso ein, wie die Ihres alten Handsenders. Dabei ist dringend die “ON”-Stellung zu beachten!entweder durch “ON” oder durch einen Pfeil gekennzeichnet. In manchen Fällen sind auch DIP-Schalter mit drei Positionen verbaut. Übertragung Sie auch in diesem Fall das Einstellungsmuster vom alten Handsender auf den neuen.
3. Setzen Sie anschließend die Batterie wieder ein und verschließen Sie das Gehäuse.

Ihr Handsender ist nun betriebsbereit!

Tipp:

Alternativ können Sie auch in Ihrem Empfänger nachsehen, wie dort die DIP-Schalter eingestellt sind. Diese müssen identisch mit denen im Handsender gesetzt sein. Nehmen Sie ggf. die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers oder der Steuerung zur Hilfe.
