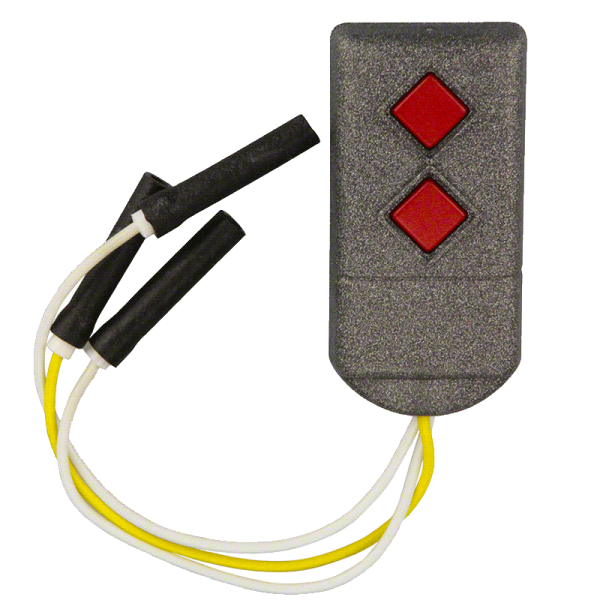

Dickert S5U 433 MHz 2 Kanal LinearCode Handsender

2 Kanal 433.920 MHz Linear Code

Der Unterputzsender ist eine „Sonderausführung“ unseres S5-Handsenders. Durch seine Größe, kann er in einer Unterputzdose, hinter einem Taster montiert werden. Sie erhalten so eine Schaltmöglichkeit, ohne dass der Funksender „sichtbar“ ist. Der S5U-868A2L00 arbeitet mit einem, von 262.000 möglichen, ab Werk fortlaufend programmierten Codes.

Highlights:

• Kompakte Bauform, passt hinter normale Wandtaster
• Kompatibel zu unseren 433 MHz AM-Funkempfängern
• Anmelde- u. gebührenfrei! Zulassung nach ETS 300 220
• DIP Schalter Codierung

Technische Daten:

• Sendefrequenz: 433 MHz
• Sendekanäle: 2 Kanal
• Codierung: L00-Version: 1 Code aus 262.000 Möglichkeiten, ab Werk programmiert
• Reichweite: bis zu 50 m im Freifeld
• Betriebsspannung: 3 V (1x CR2032 Lithiumknopfzelle)
• Stromaufnahme: typ. 15 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 50 mm x 24 mm x 12 mm
• Gewicht: ca. 12 g inkl. Batterie und Verpackung
• Batterie: im Lieferumfang

Lieferumfang:

• 1x Handsender
• 1x Batterie
• 1x Bedienungsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS OHNE DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie ihn in Ihrem Empfänger bzw. Ihrer Steuerung einlernen. Öffnen Sie dazu den Empfänger bzw. die Steuerung am Tor bzw. Motor. Verfolgen Sie am besten das Antennenkabel, es führt direkt zur Empfängereinheit. Aber Vorsicht! Die Anlage könnte unter Spannung stehen!

Zu beachten ist:

1. Öffnen Sie den Empfänger und schauen Sie auf die Platine. Dort sollte eine Lerntaste zu sehen sein. Diese kann u. a. wie folgt beschriftet sein: LERNEN, LEARN, MEMORY, PROGRAMM, PRG, P, M, L, K1 oder 1
2. Drücken Sie die Taste für max. 2 Sekunden, danach kann ein Ton ertönen oder eine LED leuchten/blinken. Jetzt befindet sich der Empfänger im Lernmodus.
3. Drücken Sie nun für mindestens 3 Sekunden die gewünschte Taste am neuen Handsender ( Achtung, das Tor könnte sich bewegen!)

Nun ist diese Taste eingelernt. Um ggf. weitere Tasten einzulernen, wiederholen Sie die Schritte 2 und 3.

Tipp:

Da es sich hierbei nur um eine allgemeine Anleitung handelt, die auf die meisten Empfänger zutrifft, nehmen Sie in jedem Fall die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers/Steuerung zur Hilfe.
