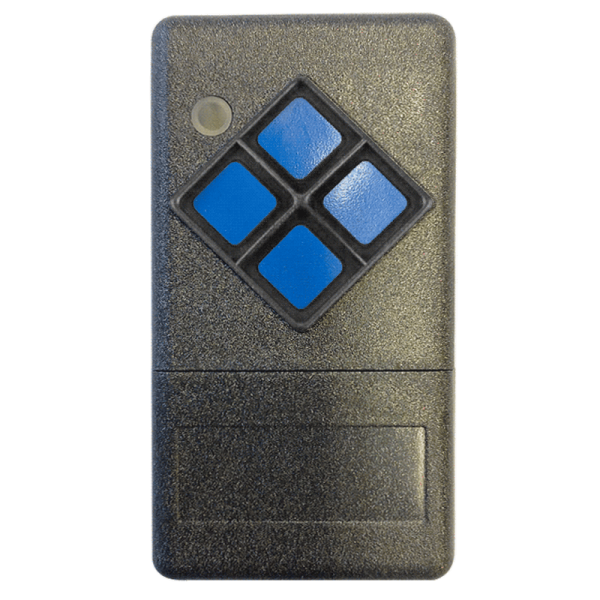

Dickert S20-433 MHz AL00 Handsender

4 Kanal 433.920MHz Keeloq......

Bitte beachten Sie bei Handsender mit Keeloq:

Highlights:

• LED zur Batterie- und Sendekontrolle
• Kompatibel zu unseren 433 MHz AM-Funkempfängern
• Anmelde- u. gebührenfrei! Zulassung nach ETS 300 220
• Keeloq Codierung

 Technische Daten:

•  Sendefrequenz: 433,920 MHz, Amplitudenmodulation 'AM'
• Sendekanäle: 4 Kanal
• K00-Version: KeeLoq, Hopping / Wechsel-Code
• Sendereichweite: bis zu 100 m im Freifeld
• Betriebsspannung: 9 V Blockbatterie Typ 6F22
• Stromaufnahme: typ. 15 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 110 mm x 60 mm x 26 mm
• Gewicht: ca. 130 g inkl. Batterie und Verpackung
• Batterie: im Lieferumfang

Lieferumfang:

• 1x Handsender
• 1x Batterie
• 1x Betriebsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS OHNE DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie ihn in Ihrem Empfänger bzw. Ihrer Steuerung einlernen. Öffnen Sie dazu den Funkempfänger bzw. die Steuerung am Tor bzw. Antrieb. Verfolgen Sie am besten das Antennenkabel, es führt direkt zur Empfängereinheit. Aber Vorsicht! Die Anlage könnte unter Spannung stehen!

Zu beachten ist:

1. Öffnen Sie den Funkempfänger und schauen Sie auf die Platine. Dort sollte eine Lerntaste zu sehen sein. Diese kann u. a. wie folgt beschriftet sein: LERNEN, LEARN, MEMORY, PROGRAMM, PRG, P, M, L, K1 oder 1
2. Drücken Sie die Taste für max. 2 Sekunden, danach kann ein Ton ertönen oder eine LED leuchten/blinken. Jetzt befindet sich der Empfänger im Lernmodus.
3. Drücken Sie nun für mindestens 3 Sekunden die gewünschte Kanaltaste am neuen Handsender ( Achtung, das Tor könnte sich bewegen!)

Nun ist diese Taste eingelernt. Um ggf. weitere Tasten einzulernen, wiederholen Sie die Schritte 2 und 3.

Tipp:

Da es sich hierbei nur um eine allgemeine Anleitung handelt, die auf die meisten Empfänger zutrifft, nehmen Sie in jedem Fall die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers/Steuerung zur Hilfe.
