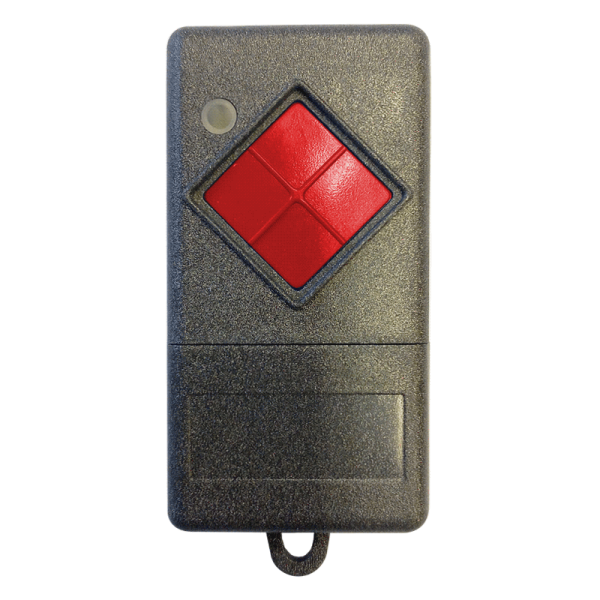

Dickert S10-433 A1L00 Dip-Schalter 1 Kanal 433MHz Handsender

1 Kanal 433.920MHz DIP Schalter

Bei dem S10-433A..L00 mit Codierschalter, haben Sie die Möglichkeit 1.024 verschiedene Sicherheitscodes einzustellen. Genauso können Sie aber auch für mehrere Sender einen gleichen Code einstellen, um mit allen den gleichen Empfänger zu steuern.

Highlights:

• LED zur Batterie- und Sendekontrolle
• Kompatibel zu unseren 433 MHz AM-Funkempfängern
• Anmelde- u. gebührenfrei! Zulassung nach ETS 300 220
• LinearCode mit DIP Schalter

Bitte beachten Sie, dass trotz gleicher Frequenz, Codierart und Aussehen, eine Funkfernsteuerung komplett unterschiedliche, technische Eigenschaften besitzen kann. Grundlage bilden Hersteller und Modell. Wir weisen in unserem Shop natürlich auf kompatible,geprüfte Handsender und Alternativen hin.

Technische Daten:

• Sendefrequenz: 433,92MHz; Amplitude Shift Keying 'ASK'
• Sendekanäle: 1
• Codierung: L00-Version: 1.024 Codes, per 10-poligem Dip-Schalter frei einstellbar
• Sendereichweite: bis zu 75 m im Freifeld
• Betriebsspannung: 12 V Batterie Alkali-Mangan Typ 23A
• Stromaufnahme: typ. 20 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 82 mm x 39 mm x 17 mm Kunststoffgehäuse, schwarzgrau
• Gewicht: ca. 40 g inkl. Batterie und Verpackung
• Batterie: im Lieferumfang

Lieferumfang:

• 1x Handsender
• 1x Batterie
• 1x Betriebsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS MIT DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie mit Hilfe eines flachen Schraubendrehers oder ähnlichen Hilfsmittel die Kodierung einstellen.

1. Öffnen Sie sowohl Ihren alten* Handsender als auch den neuen Handsender, um Kurzschlüsse gänzlich auszuschließen zu können, entfernen Sie vorübergehend die Batterie!
2. Stellen Sie die Kodierleiste des neuen Handsenders genauso ein, wie die Ihres alten Handsenders. Dabei ist dringend die “ON”-Stellung zu beachten!entweder durch “ON” oder durch einen Pfeil gekennzeichnet. In manchen Fällen sind auch DIP-Schalter mit drei Positionen verbaut. Übertragung Sie auch in diesem Fall das Einstellungsmuster vom alten Handsender auf den neuen.
3. Setzen Sie anschließend die Batterie wieder ein und verschließen Sie das Gehäuse.

Ihr Handsender ist nun betriebsbereit!

Tipp:

Alternativ können Sie auch in Ihrem Empfänger nachsehen, wie dort die DIP-Schalter eingestellt sind. Diese müssen identisch mit denen im Handsender gesetzt sein. Nehmen Sie ggf. die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers oder der Steuerung zur Hilfe.
