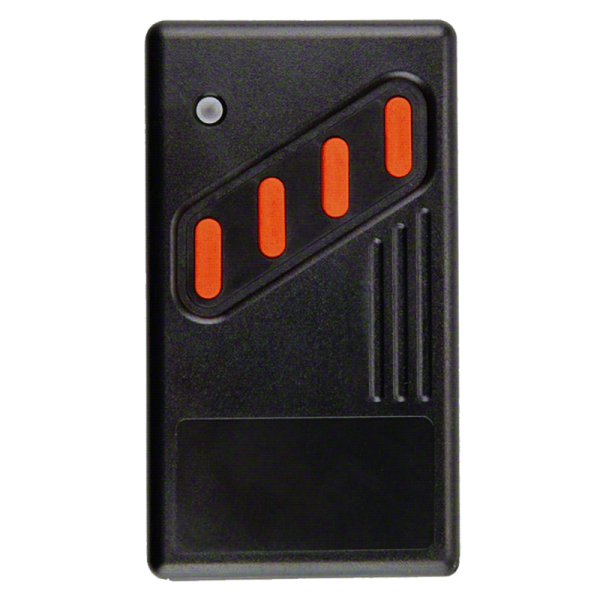

Dickert AHS 40-04 Handsender

4 Kanal 40.685MHz DIP Schalter

Der Standard-Handsender AHS40 arbeitet in AM-Technik. Die Codierung erfolgt über einen 10-poligen Codierschalter. Der Aufdruck Ihres Firmenlogos sowie diverse Sonderfarben der Tasten sind nach Abstimmung möglich.

Highlights:

• Leuchtdiode zur Batterie- und Sendekontrolle
• 1.024 Codiermöglichkeiten per 10-pol. Codierschalter, LinearCode
• Kompatibel zu unseren 12-bit AM-Funkempfängern
• Anmelde- u. gebührenfrei! Europaweite Zulassung nach ETS 300220

Bitte beachten Sie, dass trotz gleicher Frequenz, Codierart und Aussehen, eine Funkfernsteuerung komplett unterschiedliche, technische Eigenschaften besitzen kann. Grundlage bilden Hersteller und Modell. Wir weisen in unserem Shop natürlich auf kompatible,geprüfte Handsender und Alternativen hin.

Technische Daten:

• Sendefrequenz: 40,685 MHz, Amplitudenmodulation 'AM'
• Sendekanäle: 4 Kanal
• Codierung: 1.024 Möglichkeiten, 10-pol. Codierschalter, LinearCode
• Sendereichweite: bis zu 100 m im Freifeld
• Betriebsspannung: 9 V Blockbatterie Typ 6F22
• Stromaufnahme: typ. 35 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: ca. 105x60x23 mm Kunststoffgehäuse, schwarz
• Gewicht: ca. 135 g inkl. Batterie und Verpackung
• Batterie: im Lieferumfang

Lieferumfang:

• 1x Handsender
• 1x Batterie
• 1x Betriebsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS MIT DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie mit Hilfe eines flachen Schraubendrehers oder ähnlichen Hilfsmittel die Kodierung einstellen.

1. Öffnen Sie sowohl Ihren alten* Handsender als auch den neuen Handsender, um Kurzschlüsse gänzlich auszuschließen zu können, entfernen Sie vorübergehend die Batterie!
2. Stellen Sie die Kodierleiste des neuen Handsenders genauso ein, wie die Ihres alten Handsenders. Dabei ist dringend die “ON”-Stellung zu beachten!entweder durch “ON” oder durch einen Pfeil gekennzeichnet. In manchen Fällen sind auch DIP-Schalter mit drei Positionen verbaut. Übertragung Sie auch in diesem Fall das Einstellungsmuster vom alten Handsender auf den neuen.
3. Setzen Sie anschließend die Batterie wieder ein und verschließen Sie das Gehäuse.

Ihr Handsender ist nun betriebsbereit!

Tipp:

Alternativ können Sie auch in Ihrem Empfänger nachsehen, wie dort die DIP-Schalter eingestellt sind. Diese müssen identisch mit denen im Handsender gesetzt sein. Nehmen Sie ggf. die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers oder der Steuerung zur Hilfe.
