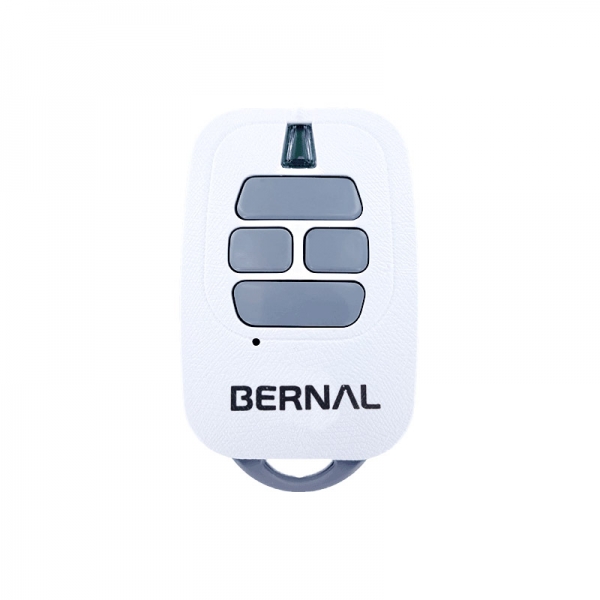

Bernal GT4M Handsender 4 Kanal 433 MHz

Wichtiger Hinweis: Bei dem Handsender, welchen wir Ihnen zusenden, handelt es sich NICHT um ein Bernal-Produkt, sondern um einen passenden Nachfolge-Artikel, eines anderen Herstellers, in ähnlichem Gehäuse, wie das des Bernals. Die Abbildung oben ist ähnlich.

Mit der Dreifachfunktion des GT4M-Handsenders ist es möglich im HCS RollingCode (rote LED) oder im geklonten Zustand HT12-Modus (grüne LED) zu arbeiten. Im ersten Fall (Werkseinstellung), sendet der GT4M einen verschlüsselten RollingCode auf 66-bit (KEELOQ)basis und kann in Kombination mit allen Empfänger und Steuerungen von Systemen mit integriertem Funkempfänger betrieben werden. Im zweiten Fall, erlaubt es die Klonung, also die Wiedergabe der Kodierung eines vorhandenen Handsenders.

Technische Daten:

• Modell: Bernal - GT4M
• Frequenz: 433.920 MHz
• Kanäle: 4
• Codierung: Rollingcode-Verfahren
• Batterie: LR23 12 Volt
• Gehäusefarbe: weiß
• Tastenfarbe: grau
• Größe: 67 x 40 x 14 mm
• Programmierhilfe: Rollingcode

Lieferumfang:

• 1x Bernal GT4M Funkfernbedienung
• 1x Batterie
• 1x Bedienungsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS OHNE DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie ihn in Ihrem Empfänger bzw. Ihrer Steuerung einlernen. Öffnen Sie dazu den Empfänger bzw. die Steuerung am Tor bzw. Motor. Verfolgen Sie am besten das Antennenkabel, es führt direkt zur Empfängereinheit. Aber Vorsicht! Die Anlage könnte unter Spannung stehen!

Zu beachten ist:
1. Öffnen Sie den Empfänger und schauen Sie auf die Platine. Dort sollte eine Lerntaste zu sehen sein. Diese kann u. a. wie folgt beschriftet sein: LERNEN, LEARN, MEMORY, PROGRAMM, PRG, P, M, L, K1 oder 1
2. Drücken Sie die Taste für max. 2 Sekunden, danach kann ein Ton ertönen oder eine LED leuchten/blinken. Jetzt befindet sich der Empfänger im Lernmodus.
3. Drücken Sie nun für mindestens 3 Sekunden die gewünschte Taste am neuen Handsender ( Achtung, das Tor könnte sich bewegen!)

Nun ist diese Taste eingelernt. Um ggf. weitere Tasten einzulernen, wiederholen Sie die Schritte 2 und 3.

Tipp:
Da es sich hierbei nur um eine allgemeine Anleitung handelt, die auf die meisten Empfänger zutrifft, nehmen Sie in jedem Fall die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers/Steuerung zur Hilfe.
